Cara Penyajian Data Dalam Bentuk Diagram


Dalam postingan sebelumnya telah dijelaskan bahwa cara penyajian data statistik dapat dilakukan dengan dua cara yaitu bentuk tabel dan bentuk diagram. Untuk cara penyajian data dalam bentuk tabel sudah dibahas pada postingan sebelumnya.. Pada postingan ini akan membahas tentang cara penyajian data dalam bentuk diagram. Ada berapa bentuk-bentuk diagram yang Anda ketahui?

Jenis-jenis atau bentuk-bentuk diagram yakni diagram batang (histogram), diagram garis, Diagram gambar (piktogram), dan diagram lingkaran. Sekarang akan membahas satu per satu bentuk-bentuk diagram tersebut.

Diagram Batang atau Histogram
Diagram batang atau histogram merupakan salah satu jenis bentuk diagram yang digunakan untuk penyajian data. Disebut diagram batang karena terdiri dari beberapa batang yang disusun secara vertikal atau horizontal. Untuk menggambar diagram batang diperlukan dua sumbu yaitu sumbu mendatar (horizontal) dan sumbu tegak (vertikal) yang saling berpotongan secara tegak lurus.

Sumbu mendatar digunakan untuk menunjukan jenis kategori, misalnya tingkat sekolah (SD, SMP, SMA, SMK). Sedangkan sumbu tegak digunakan untuk menunjukan jumlah frekuensi, misalnya jumlah siswa SD, jumlah siswa SMP,  jumlah siswa SMA, dan jumlah siswa SMK. Berikut contoh gambar diagram batang seperti gambar di bawah ini.

Sekarang perhatikan gambar di atas. Pada sumbu mendatar (horizontal) dibagi menjadi beberapa bagian untuk menunjukkan kategori tingkat sekolah (SD, SMP, SMA dan SMK). Demikian juga pada sumbu tegaknya dibagi menjadi beberapa bagian untuk menunjukkan banyak siswa (SD, SMP, SMA dan SMK) pada setiap kategori tingkat sekolah. Skala pada sumbu mendatar dan sumbu tegak tidak perlu sama.



Sekarang perhatikan kembali gambar diagram batang di atas. Pada gambar diagram batang di atas menunjukkan data banyak siswa tingkat SD, SMP, SMA, dan SMK di suatu daerah. Jika diagram batang tersebut diubah menjadi bentuk tabel akan tampak seperti gambar di bawah ini.



Diagram Garis
Diagram garis biasanya digunakan untuk menggambarkan keadaan yang berkesinambungan. Masih ingatkah Anda dengan materi gerak, baik itu gerak lurus beraturan (GLB) maupun gerak lurus berubah beraturan (GLBB) pada pelajaran fisika? Pada materi gerak Anda akan mengenal isitilah grafik jarak terhadap waktu, grafik kecepatan terhadap waktu, dan lain sebagainya.

Grafik atau diagram garis juga memerlukan sistem sumbu datar dan sumbu tegak yang saling berpotongan tegak lurus. Pada umumnya, sumbu datar menunjukkan waktu, sedangkan sumbu tegak menunjukkan data yang berubah menurut waktu. Untuk contoh diagram garis silahkan perhatikan gambar diagram garis di bawah ini.



Pada gambar di atas merupakan contoh diagram garis hubungan antara kecepatan suatu benda terhadap waktunya. Pada awalnya (titik A) benda tersebut diam (kecepatan nol) kemudian pada detik ke-3 kecepatan benda menjadi 2 m/s (titik B) sampai detik ke 7 juga kecepatannya sama yaitu 2 m/s (titik C) dan pada detik ke 9 kecepatan benda menjadi 5 m/s (titik D).

Diagram Gambar atau Piktogram
Menurut wikipedia, piktogram adalah suatu ideogram yang menyampaikan suatu makna melalui penampakan gambar yang menyerupai atau meniru keadaan fisik objek yang sebenarnya. Berikut di bawah ini merupakan contoh gambar piktogram.



Piktogram ini bisa digunakan untuk menyajikan suatu data statistik yang sering disebut sebagai diagram gambar. Jadi, diagram gambar atau piktogram adalah bagan yang menampilkan data dalam bentuk gambar. Menyajikan data dalam bentuk piktogram merupakan cara yang paling sederhana.

Misalkan di suatu daerah tercatat data banyak penduduk suatu desa maka banyak penduduk tersebut dapat ditampilkan dalam bentuk gambar orang. Misalnya, satu gambar orang melambangkan 1.000 orang. Jika di daerah itu terdapat 500 orang, data tersebut ditampilkan sebagai setengah gambar orang. Untuk contoh diagram gambar atau piktogram silahkan perhatikan contoh soal di bawah ini.

Contoh Soal 1
Banyak penduduk di Kecamatan Mafia tiap desa pada tahun 2014 adalah sebagai berikut. Desa Pintar sebanyak 8.000 orang, Desa Maju sebanyak 7.500 orang, Desa Cerdas sebanyak 5.000 orang, dan Desa Semangat sebanyak 2.500 orang. Gambarlah piktogram dari data tersebut.

Penyelesaian:

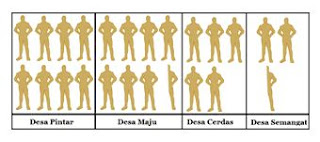

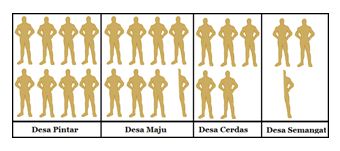

Misalkan, satu gambar orang mewakili 1.000 orang penduduk maka piktogram dari data tersebut tampak seperti gambar di bawah ini.



Walaupun dikatakan sederhana, penyajian data dalam bentuk diagram gambar atau piktogram masih memiliki kekurangan yaitu sulitnya membedakan setengah gambar dengan dua pertiga gambar. Oleh karena itu, penggunaan piktogram sangat terbatas.

Diagram Lingkaran
Diagram lingkaran merupakan salah satu penyajian data statistik yang berbentuk lingkaran. Biasanya diagram lingkaran dinyatakan dalam bentuk derajat atau persentase. Berikut contoh diagram lingkaran yang dinyatakan dalam bentuk persentase seperti gambar di bawah ini.



Langkah-langkah membuat diagram lingkaran yakni: membuat sebuah lingkaran pada kertas kemudian membagi lingkaran tersebut menjadi beberapa juring lingkaran untuk menggambarkan kategori yang datanya telah diubah ke dalam derajat atau persentase. Untuk lebih jelasnya, pelajarilah contoh berikut.

Contoh Soal 2
Banyak penduduk di Dusun Mafia menurut tingkat sekolah pada tahun 2014 adalah sebagai berikut. SD sebanyak 160 siswa, SMP sebanyak 120 siswa, SMA sebanyak 80 siswa, dan SMK sebanyak 40 siswa. Gambarlah diagram lingkaran dari data tersebut.

Penyelesaian:
Untuk memudahkan menjawab soal tersebut Anda harus mencari perbandingan banyak siswa SD, SMP, SMA, dan SMK, yakni:
SD : SMP : SMA : SMK = 160 : 120 : 80 : 40
SD : SMP : SMA : SMK = 4 : 3 : 2 : 1.
Jumlah semua perbandingan = 4 + 3 + 2 + 1 = 10.

Ukuran besar sudut pusat juring dari setiap kategori yakni sebagai berikut:
SD     = (4/10) . 360° = 144°
SMP = (3/10) . 360° = 72°
SMA = (2/10) . 360° = 50°
SMK = (1/10) . 360° = 36°
Jika ingin menyatan kedalam bentuk persentase dari setiap kategori, caranya sebagai berikut.
SD     = (4/10) . 100% = 40%
SMP = (3/10) . 100% = 30%
SMA = (2/10) . 100% = 20%
SMK = (1/10) . 100% = 10%
Berikut di bawah ini gambar diagram lingkaran dari data di atas.
